Optymalna wilgotność powietrza chroni przed wyładowaniami elektrostatycznymi
Kontrolowana wilgotność powietrza ogranicza elektryczność statyczną
Zapewnienie stałej, optymalnej wilgotności powietrza jest skutecznym środkiem zapobiegającym gromadzeniu się ładunków elektrostatycznych w środowiskach produkcyjnych. Przy optymalnej wilgotności względnej powietrza wynoszącej 50%–55% przewodność powietrza i powierzchni materiałów wzrasta na tyle, że ładunki elektryczne mogą być bez problemu odprowadzane.
Ładunki elektrostatyczne mogą prowadzić w różnych obszarach produkcji do poważnych szkód, wadliwej jakości produktów i wysokich kosztów. Problemy związane z elektrycznością statyczną występują szczególnie często w przemyśle elektronicznym. Jednak również podczas przetwarzania papieru, tworzyw sztucznych, tekstyliów, opakowań oraz produktów farmaceutycznych elektryczność statyczna znacznie utrudnia produkcję.
Ochrona przed elektrycznością statyczną
Wilgotność powietrza zwiększa przewodność powietrza
Im niższa wilgotność powietrza w pomieszczeniu, tym większe są ładunki elektryczne. Powszechnie panująca opinia, że wilgotne powietrze przewodzi prąd lepiej niż suche, jest nieprawdziwa. Wilgotne powietrze w większym stopniu przyciąga jony, przez co stają się one cięższe i mniej ruchliwe w polu elektrycznym. Przy optymalnej wilgotności względnej powietrza wynoszącej 50%–55% przewodność powietrza i powierzchni materiałów jest na tyle zwiększona, że ładunki elektryczne mogą być bez problemu odprowadzane.
Szybki przebieg wyładowania przy wysokiej wilgotności powietrza wynika z faktu, że na materiałach tworzy się cienka warstwa wilgoci , która sprawia, że powierzchnia staje się na tyle przewodząca, że nie dochodzi do niebezpiecznego gromadzenia się ładunków. Elementy elektroniczne i podzespoły są chronione przed awariami półprzewodników i późniejszymi skutkami. Materiały, takie jak papier, folie czy włókna tekstylne, nie przylegają już do siebie i nie utrudniają przepływu przez maszynę. Ponieważ powierzchnie naładowane elektrostatycznie mają ponadto zwiększoną siłę przyciągania kurzu, stała, optymalna wilgotność powietrza dodatkowo znacznie ogranicza osadzanie się cząstek.

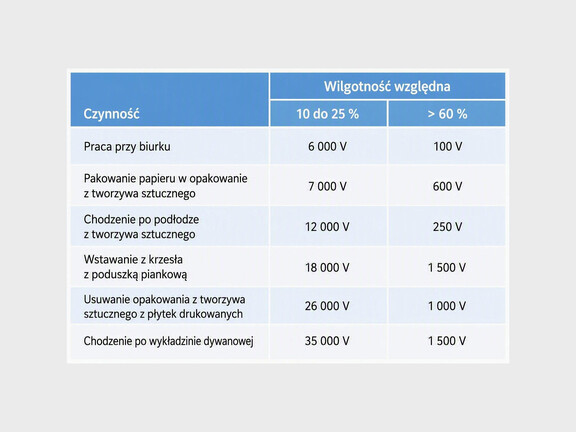

Tabela: Odpowiednia wilgotność powietrza ogranicza ładunki elektrostatyczne
Pakiet informacyjny dotyczący bezpośredniego nawilżania powietrza w pomieszczeniach
Zawsze pasuje – dowiedz się więcej!Bezpośrednie nawilżacze powietrza w pomieszczeniach są stosowane tam, gdzie potrzebna jest wilgotność powietrza. Do każdego zastosowania i każdej wielkości pomieszczenia, idealne do modernizacji, energooszczędne i łatwe w konserwacji.
Zamów tutaj bezpłatny pakiet informacyjny i zapewnij sobie darmowy termo-higrometr do pomiaru wilgotności powietrza!
Ładowanie triboelektryczne to proces, w którym ładunek elektryczny powstaje w wyniku styku, a następnie rozdzielenia dwóch powierzchni. W wielu obszarach produkcji przemysłu elektronicznego niekontrolowane wyładowania elektrostatyczne (ang. electrostatic discharge, ESD) stanowią poważne zagrożenie dla jakości i niezawodności produktów końcowych.

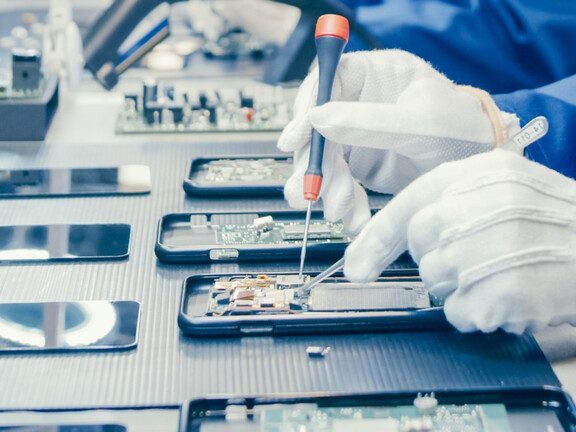

Podczas produkcji podzespołów elektronicznych lub ich montażu w moduły i systemy może dojść do niewidocznego z zewnątrz uszkodzenia spowodowanego wyładowaniem elektrostatycznym. Te niewykrywalne usterki, które pomimo zapewnienia jakości prowadzą do szkód następczych i skrócenia żywotności produktów końcowych, mogą być poważniejsze niż koszty widocznych całkowitych awarii półprzewodników.
Niekontrolowane wyładowania są powodowane zarówno przez ludzi, jak i przez urządzenia oraz maszyny, takie jak np. groty lutownicze, automaty do montażu lub opakowania. Coraz mniejsze i coraz wydajniejsze elementy mogą ulec uszkodzeniu już pod wpływem niewielkich napięć.
Na przykład wystarczy 100 woltów, aby skasować informacje z magnetycznego nośnika danych, 30 woltów, aby uszkodzić komponenty elektroniczne, lub mniej niż 5 woltów, aby uszkodzić wrażliwe elementy, przy czym to nie naładowanie, ale niekontrolowany proces rozładowania prowadzi do uszkodzenia. Odpowiednio wysokie wymagania dotyczące ochrony przed wyładowaniami elektrostatycznymi (ESD) stawiane są na przykład podczas montażu płytek drukowanych () oraz produkcji SMT i THT (). Jednak również podczas transportu i przechowywania elementów niezbędne są środki ochrony przed wyładowaniami elektrostatycznymi, dlatego wszystkie obszary magazynowe muszą być zaprojektowane zgodnie z wymogami ESD, a opakowania transportowe muszą zapewniać odpowiednią ochronę wrażliwym komponentom.
Dla zarządzania jakością niezbędne są uznane na całym świecie standardy i normy branżowe. Im szybciej postęp techniczny i globalna konkurencja nabierają tempa, tym bardziej pomocne są normy zorientowane na praktykę, pozwalające osiągnąć optymalną jakość w jak najkrótszym czasie i przy jak najniższych kosztach. Wiele istotnych norm zawiera zalecenia dotyczące kontrolowanej wilgotności powietrza.
IEC
Wszystkie ważne normy są uzgadniane i rozpowszechniane na całym świecie. Obecnie treści norm międzynarodowych pochodzą głównie od IEC (Międzynarodowej Komisji Elektrotechnicznej) z siedzibą w Genewie. Normy IEC są zazwyczaj przekładane na normy i wytyczne krajowe o identycznej treści.
IPC
Światowe stowarzyszenie branżowe IPC (Association Connecting Electronics Industries) jest najważniejszym podmiotem zgłaszającym normy do IEC i jako jedyna instytucja udostępnia kompletny zestaw wytycznych dotyczących całego łańcucha procesów produkcji podzespołów płytek drukowanych. Zbiory przepisów powstają we współpracy z krajowymi i międzynarodowymi przedsiębiorstwami oraz instytucjami.
JEDEC
Stowarzyszenie JEDEC Solid State Technology Association jest amerykańską organizacją, która opracowuje wytyczne dla branży mikroelektronicznej oraz dotyczące standaryzacji półprzewodników.
„Jeśli wilgotność względna powietrza spadnie do 30% lub poniżej, producent musi wykazać, że wyładowania elektrostatyczne są odpowiednio kontrolowane oraz że wartości wilgotności powietrza w obszarze montażu są wystarczające, aby umożliwić prawidłowe działanie materiałów lutowniczych i montażowych. Podstawą są tutaj zalecenia dostawców lub udokumentowane dowody wydajności procesu.”
z: IPC J-STD-001F
„Względna wilgotność powietrza ma wpływ na powstawanie ładunków elektrostatycznych i może wspierać istniejący program ochrony przed wyładowaniami elektrostatycznymi (ESD).”
z: JEDEC JESD625B

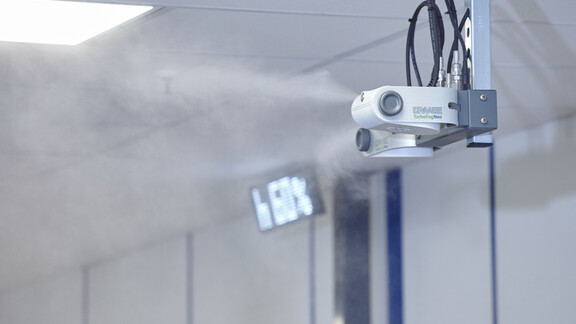

System nawilżania powietrza DRAABE
