Wysokie temperatury w miejscu pracy stanowią obciążenie dla pracowników, materiałów i maszyn. Odpowiedni klimat w pomieszczeniach jest ważnym czynnikiem nie tylko dla zapewnienia jakości i standaryzacji wielu procesów produkcyjnych, ale także dla wydajności i zdrowia pracowników. Z powodu braku klimatyzacji, ciepła odpadowego z maszyn oraz globalnych zmian klimatycznych obciążenia cieplne stale rosną.

Chłodzenie pomieszczeń produkcyjnych i roboczych wymaga zazwyczaj dużej mocy chłodniczej i powoduje wysokie koszty energii. Dzięki zasadzie chłodzenia wyparnego koszty eksploatacji urządzeń klimatyzacyjnych można wielokrotnie obniżyć. Atomizer/nawilżacz, który wytwarza w pomieszczeniu ultradrobną mgiełkę, zapewnia energooszczędne chłodzenie oraz chroni zdrowie i materiały.

Chłodzenie i wilgotność powietrza

Zalety Rozwiązania w zakresie chłodzenia z nawilżaniem powietrza

Chłodzenie poprzez nawilżanie powietrza – oszczędność energii i poprawa klimatu

Najnowszy dokument techniczny „Chłodzenie”

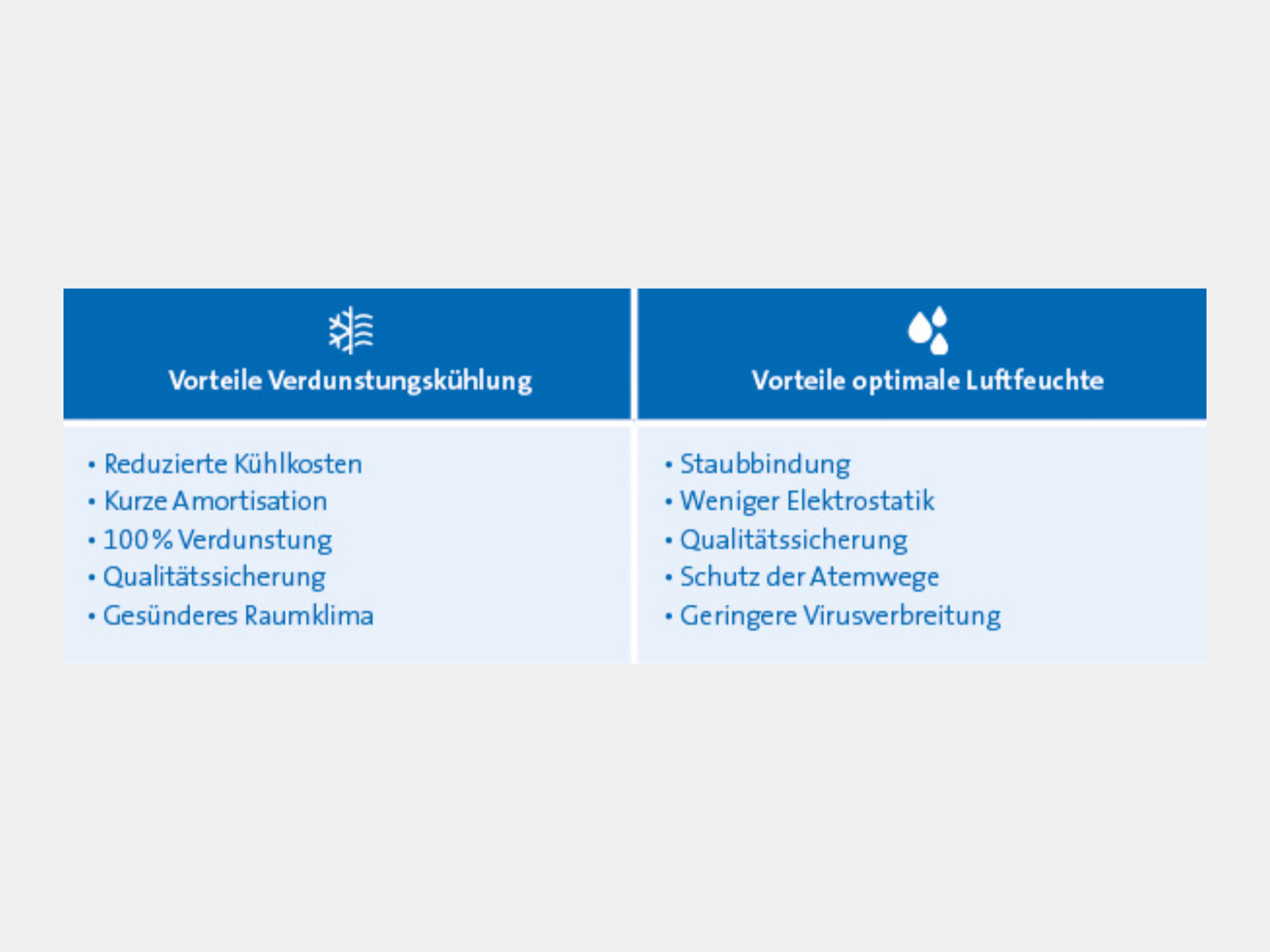

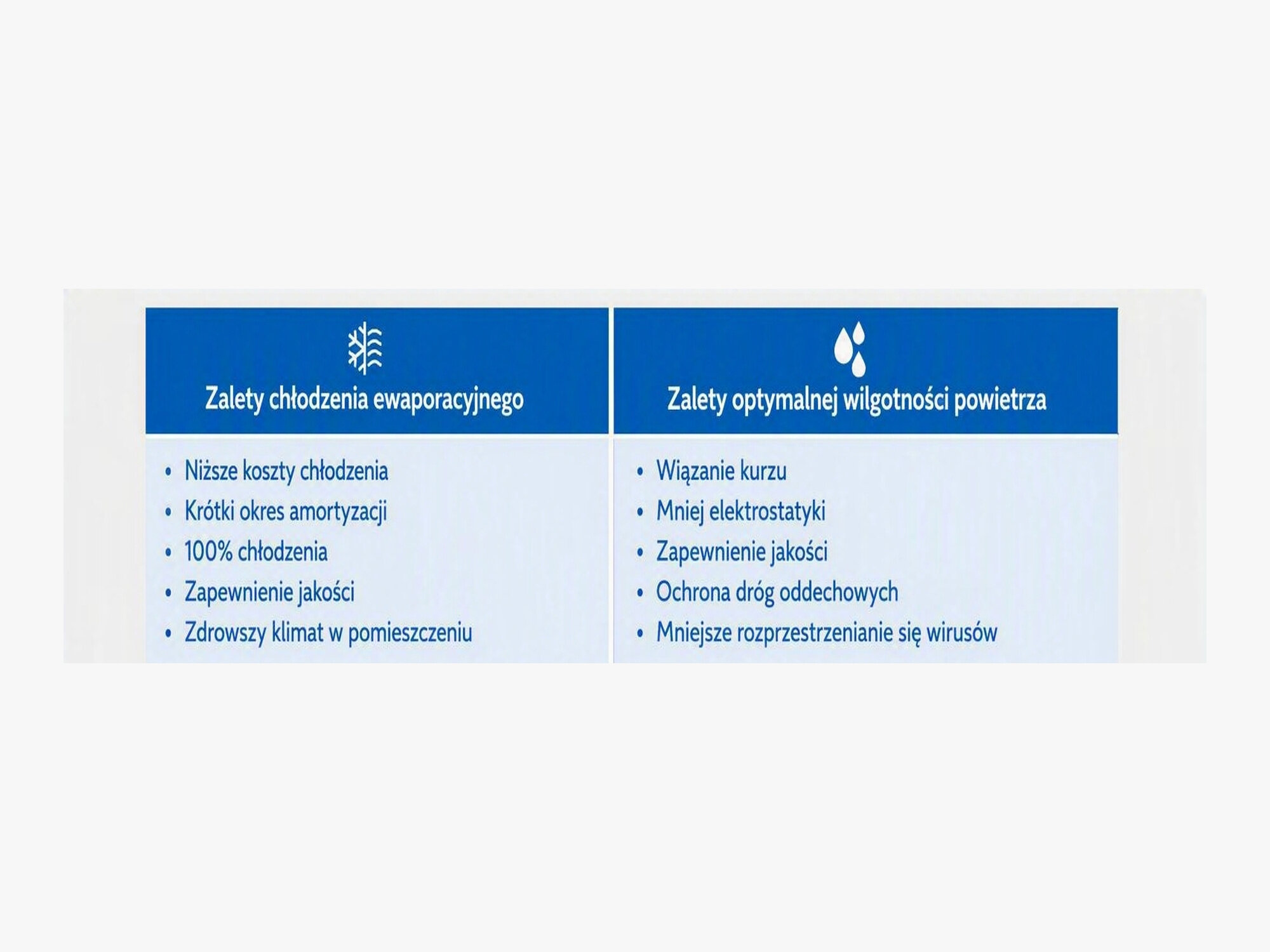

Zalety adiabatycznego chłodzenia wyparnego

Wysokie temperatury w miejscu pracy mają negatywny wpływ na pracowników, materiały i maszyny. Odpowiedni klimat w pomieszczeniu jest ważnym czynnikiem nie tylko dla zapewnienia jakości i standaryzacji wielu procesów produkcyjnych.

zamów tutaj

Zalety adiabatycznego chłodzenia wyparnego

Zasada chłodzenia adiabatycznego wyparnego stanowi jedną z najbardziej zrównoważonych i najskuteczniejszych metod chłodzenia. Chłodzenie polega na odparowywaniu zimnej wody w otaczającym powietrzu. Zmiana stanu skupienia z ciekłego na gazowy wymaga energii, która jest pobierana z powietrza w postaci ciepła. Powietrze ochładza się w wyniku odparowania wody. Ponieważ proces ten zachodzi bez wymiany energii cieplnej z otoczeniem, mówi się o odparowaniu adiabatycznym (bezutracie ciepła).

W przypadku nawilżania powietrza za pomocą dysz wysokociśnieniowych zimna woda jest rozpylana bez kropli bezpośrednio do powietrza w pomieszczeniu. Zastosowanie tego bezpośredniego nawilżania powietrza w pomieszczeniu, przy odpowiedniej technologii i projekcie, może znacznie obniżyć koszty klimatyzacji lub obniżyć temperaturę w pomieszczeniu niezależnie od istniejącej instalacji klimatyzacyjnej. Zasada adiabatycznego chłodzenia wyparnego pozwala na niezwykle ekonomiczne obniżenie temperatury w pomieszczeniu: 100 litrów wody w systemie nawilżania powietrza za pomocą dysz wysokociśnieniowych pochłania około 70 kW ciepła przy zużyciu energii wynoszącym zaledwie 0,6 kW. Dzięki temu możliwe jest średnie obniżenie temperatury w pomieszczeniu o 2 °C do 5 °C.

Chłodzenie niemal bez żadnych kosztów

100 litrów wody w systemie nawilżania powietrza z dyszami wysokociśnieniowymi pochłania około 70 kW ciepła przy zużyciu energii wynoszącym zaledwie 0,6 kW. Dzięki temu można znacznie obniżyć koszty związane z klimatyzacją.

Chłodzenie poprzez nawilżanie powietrza – oszczędność energii i poprawa klimatu

Działanie adiabatycznego chłodzenia wyparnego

Bezpośrednie nawilżacze powietrza w pomieszczeniach rozpylają mikroskopijne kropelki wody, wytwarzając w ten sposób chłodzenie wyparne.

Chłodzenie adiatyczne wyparne

Bezpośrednie nawilżacze powietrza w pomieszczeniach rozpylają mikroskopijne kropelki wody, zapewniając w ten sposób chłodzenie wyparne.

Uruchomienie nawilżania powietrza

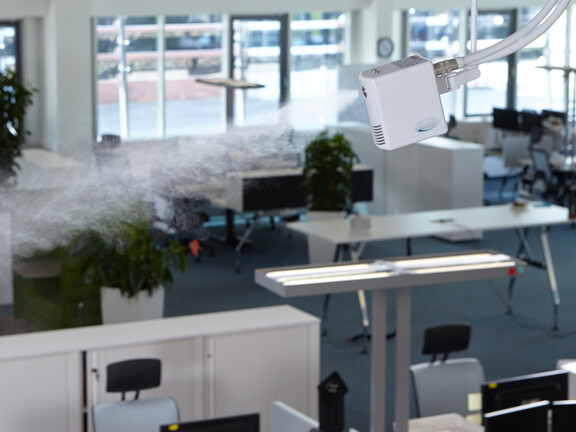

Bezpośredni nawilżacz powietrza w pomieszczeniu jest zamontowany na suficie hali.

Początek chłodzenia adiabatycznego

Rozpoczyna się całkowita absorpcja rozpylonych kropel wody.

Chłodzenie powietrza pod wysokim ciśnieniem

Pod względem zużycia energii i wydajności chłodniczej nawilżanie powietrza za pomocą dysz wysokociśnieniowych jest jednym z najbardziej wydajnych rozwiązań w zakresie adiabatycznego chłodzenia wyparnego. Prosty montaż, niezawodne sterowanie, niskie koszty energii oraz łatwy dostęp w celu konserwacji to cechy przemawiające na korzyść nawilżania powietrza pod wysokim ciśnieniem w różnych zastosowaniach przemysłowych.

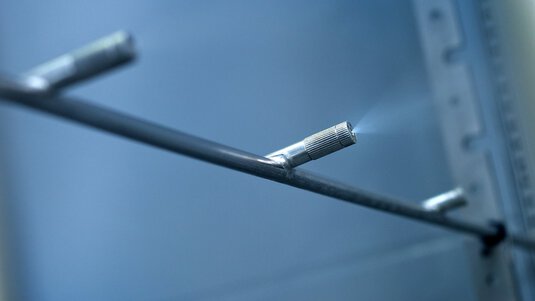

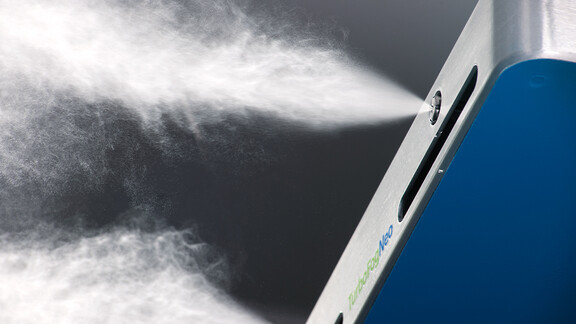

W przypadku bezpośredniego nawilżania powietrza w pomieszczeniu za pomocą dysz wysokociśnieniowych atomizerzy/nawilżacze są instalowane bezpośrednio w pomieszczeniu, które ma być chłodzone. Wydajne systemy dysz, montowane zazwyczaj na sufitach hal, rozpylają tam mikroskopijną mgiełkę, która jest natychmiast wchłaniana przez powietrze w pomieszczeniu i równomiernie się w nim rozprzestrzenia. Mikrocząsteczkowe zamgławianie o wielkości kropelek poniżej 15 μm (15 tysięcznych milimetra) odbywa się dzięki technologii wysokociśnieniowej, która wtłacza wodę pod ciśnieniem do 85 barów przez dysze o dużej wydajności. Chłodzenie wyparne osiąga się dzięki całkowitemu i natychmiastowemu wchłanianiu mikrocząsteczkowych kropelek wody przez powietrze. Zużycie energii przez pompę wysokociśnieniową i dysze jest bardzo niskie i wynosi 700 W w porównaniu z innymi technologiami nawilżania.

Prosta instalacja systemu bezpośredniego nawilżania powietrza w pomieszczeniu

Atomizer/nawilżacz z dyszami wysokociśnieniowymi może być stosowany zarówno bezpośrednio w pomieszczeniu, jak i w połączeniu z bezpośrednim chłodzeniem swobodnym. W tym przypadku powietrze zewnętrzne jest najpierw nawilżane i schładzane, a dopiero potem doprowadzane do chłodzonych pomieszczeń. Prosta i elastyczna instalacja nie wymaga istniejącego systemu ogrzewania, wentylacji i klimatyzacji (HVAC), co sprawia, że oba warianty zastosowania są szczególnie interesujące w przypadku modernizacji.

Higienę i jakość nawilżania powietrza zapewnia zintegrowany, wielostopniowy system uzdatniania wody: zanim woda dotrze do dysz wysokociśnieniowych, jest oczyszczana i dezynfekowana, a tym samym pozbawiana bakterii, zarazków, cząstek zawieszonych, soli i innych minerałów. Połączenie między systemem uzdatniania wody a atomizerami/nawilżaczami zapewniają specjalne węże wysokociśnieniowe o grubości zaledwie palca oraz przewody elektryczne i Przewody sterujące.

Z dokładnością co do punktu

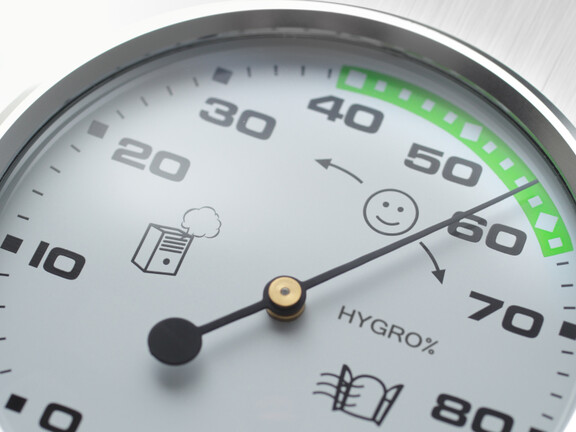

Poziom wilgotności powietrza niezbędny do uzyskania efektu chłodzenia adiabatycznego jest regulowany za pomocą cyfrowych systemów sterowania, które na bieżąco monitorują warunki klimatyczne w pomieszczeniach. Uruchomienie dysz wysokociśnieniowych następuje z najwyższą precyzją po spadku wilgotności poniżej wartości zadanej. Po osiągnięciu maksymalnej wartości zadanej atomizer/nawilżacz automatycznie się wyłączają, aby skutecznie zapobiec nadmiernemu nawilżeniu.

Ponieważ w przypadku bezpośredniego nawilżania powietrza w pomieszczeniach definiuje się indywidualne strefy nawilżania, można również ustalić różne wartości zadane dla pomieszczeń lub obszarów hal o różnym przeznaczeniu.
