Nawilżanie powietrza w firmie BOPLA Gehäuse Systeme
Firma Bopla Gehäuse Systeme GmbH z siedzibą w Bünde we wschodniej Westfalii jest wiodącym dostawcą obudów elektronicznych. Jako spółka zależna szwajcarskiej firmy Phoenix Mecano AG, BOPLA działa na arenie międzynarodowej i posiada kolejne europejskie zakłady produkcyjne na Węgrzech i w Rumunii. Zakład w Bünde, zatrudniający 240 pracowników, specjalizuje się w uszlachetnianiu obudów – od obróbki skrawaniem, przez integrację systemów, aż po nadruk. Główny nacisk kładziony jest na rozwój i produkcję dostosowaną do potrzeb klienta i konkretnych zastosowań, od prototypu aż po gotowy produkt końcowy. Integracja systemów obejmuje między innymi montaż wyświetlaczy dotykowych , klawiatur foliowych, montaż modułów oraz kompleksowe usługi elektroniczne, takie jak montaż elementów THT i SMD. Klienci pochodzą z branż o wysokich wymaganiach, takich jak na przykład budowa maszyn i urządzeń, technika medyczna czy rolnictwo.
„Nasi klienci oczekują coraz bardziej kompleksowych i złożonych rozwiązań w zakresie techniki obudów, spełniających bardzo specyficzne wymagania” – tak Thorsten Penassa, kierownik działu integracji systemów w firmie BOPLA, opisuje trend ostatnich lat. Wraz ze wzrostem udziału wrażliwych komponentów elektronicznych w integracji systemów oraz rosnącą złożonością procesów drukowania, w firmie BOPLA wyraźnie ujawniła się konieczność zapewnienia kontrolowanego klimatu w pomieszczeniach. Aby jeszcze bardziej zoptymalizować zapewnienie jakości, w 2021 roku firma zdecydowała się na późniejszy montaż systemu bezpośredniego nawilżania powietrza w pomieszczeniach.
Ochrona przed wyładowaniami elektrostatycznymi (ESD)

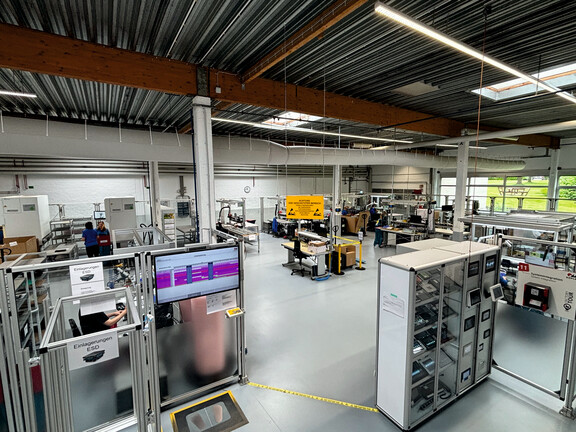

Montaż systemu nawilżania powietrza w obszarach produkcyjnych odbywał się w kilku etapach, począwszy od działu montażu, a następnie druku cyfrowego i sitodruku. Zastosowano system bezpośredniego nawilżania pomieszczeń Condair z dyszami wysokociśnieniowymi, który – indywidualnie dostosowany do wymagań poszczególnych zastosowań – zapewnia optymalną wilgotność względną powietrza przez cały rok. Szczególnie w obszarze montażu, gdzie przetwarzane są płytki drukowane i komponenty elektroniczne, ochrona przed wyładowaniami elektrostatycznymi (ESD) ma najwyższy priorytet. Tworzywo sztuczne, jako materiał nieprzewodzący, sprzyja powstawaniu niepożądanych ładunków elektrostatycznych, które mogą prowadzić do uszkodzeń podzespołów i płytek drukowanych. Kontrolowana wilgotność powietrza w zakresie od 40 do 50 procent zwiększa przewodność powietrza i powierzchni. Dzięki temu ładunki elektryczne są niezawodnie odprowadzane. Dla Thorstena Penassy jest to niezbędne z dwóch powodów: „Dzięki temu zyskujemy dodatkową ochronę przed uszkodzeniami i ukrytymi wadami, a jednocześnie możemy udokumentować naszym klientom kompleksową koncepcję ochrony przed wyładowaniami elektrostatycznymi zgodną z międzynarodowymi normami i standardami jakości.” Na przykład norma IPC-J-STD-001F (2024) wymaga przy wilgotności względnej powietrza poniżej 30 procent udokumentowanego potwierdzenia opanowania wyładowań elektrostatycznych – ryzyka, które w firmie BOPLA jest systematycznie minimalizowane poprzez nawilżanie powietrza.

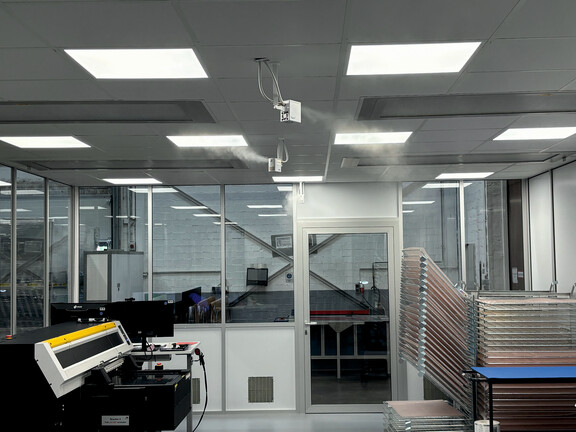

Druk cyfrowy w pomieszczeniu czystym
Druk cyfrowy stanowi kolejny kluczowy element procesu uszlachetniania obudów w firmie BOPLA i umożliwia realizację indywidualnych życzeń klientów, łącznie z fotorealistycznymi projektami i wysokiej jakości przejściami kolorystycznymi. Proces drukowania odbywa się w warunkach pomieszczenia czystego zgodnie z normą ISO 6, która zapewnia kontrolowane środowisko dla procesu drukowania. „Szczególnie podczas drukowania na obudowach o złożonej geometrii i zagłębionych powierzchniach kluczową rolę dla uzyskania jednolitego obrazu drukowanego odgrywa zapobieganie ładunkom elektrostatycznym” – wyjaśnia Thorsten Penassa. Stała wilgotność powietrza skutecznie zapobiega naładowaniu elektrostatycznemu cząstek drukarskich, co pozwala uzyskać jednolite, bezbłędne obrazy drukowane nawet na zagłębionych powierzchniach przy krawędziach. Warunki panujące w pomieszczeniu czystym eliminują kurz i cząsteczki, które mogłyby prowadzić do zniekształceń lub nieczystego wykończenia. Ma to szczególne znaczenie w przypadku końcowego uszlachetniania za pomocą wysokiej jakości warstw lakieru bezbarwnego. Nawilżanie powietrza w druku cyfrowym odbywa się bez dodatkowego wprowadzania minerałów wraz z wodą z atomizera/nawilżacza. Dzięki temu firma BOPLA może spełnić wymagania normy dotyczące warunków w pomieszczeniach czystych w druku cyfrowym, a jednocześnie uniknąć ładunków elektrostatycznych pigmentów barwiących. „Elastyczne możliwości rozbudowy systemu nawilżania powietrza oraz zintegrowane uzdatnianie wody były od samego początku ważnymi kryteriami przy podejmowaniu decyzji o wyborze systemu Condair” – podkreśla Thorsten Penassa.
Precyzyjne nawilżanie powietrza

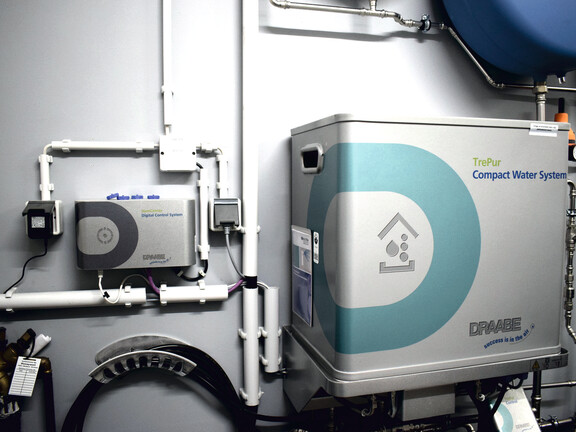

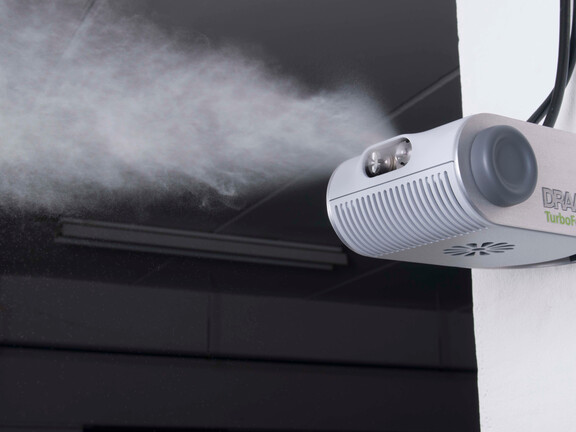

System nawilżania powietrza składa się łącznie z 13 dyszowymi nawilżaczami wysokociśnieniowymi, które w razie potrzeby rozpylają w pomieszczeniach mikroskopijną mgiełkę, oraz z podłączonego przed nimi wielostopniowego systemu uzdatniania wody. Dzięki wielkości aerozolu poniżej 15 μm dodatkowa wilgoć jest natychmiast wchłaniana przez powietrze w pomieszczeniu i równomiernie rozprowadzana. Atomizer/nawilżacz jest automatycznie uruchamiany, gdy wilgotność spadnie poniżej zdefiniowanej wartości zadanej. Regulacja wilgotności względnej odbywa się cyfrowo i strefowo, dzięki czemu różne obszary produkcyjne są regulowane indywidualnie i dostosowane do konkretnych zastosowań. Wielostopniowy system uzdatniania wody Condair typu DRAABE Trepur jest kompaktowo wbudowany w mobilny moduł techniczny i gwarantuje, że wykorzystywana jest wyłącznie woda wolna od zarazków i minerałów. Sercem systemu uzdatniania wody jest system odwróconej osmozy (zdjęcie po lewej): w tym procesie woda jest przepychana przez membranę półprzepuszczalną, która zatrzymuje niemal wszystkie rozpuszczone sole i zanieczyszczenia. Proces ten uzupełnia synteza przewodnościowa, która usuwa również ostatnie pozostałe minerały, oraz dezynfekcja promieniowaniem UV-C, która eliminuje wszystkie zarazki i bakterie. W rezultacie otrzymujemy całkowicie zdemineralizowaną ultra czystą wodę, która nie powoduje dodatkowego przedostawania się cząstek do powietrza i idealnie nadaje się do mikronowego rozpylania, nawet w pomieszczeniach czystych. W firmie BOPLA ta ultra czysta woda jest wykorzystywana nie tylko do nawilżania powietrza, ale również jako woda procesowa w urządzeniach do badań odporności na warunki atmosferyczne, w których obudowy są testowane pod kątem wpływu czynników środowiskowych w ramach kontroli jakości.
Łatwość konserwacji
Dział zarządzania obiektami w firmie BOPLA nie musi zajmować się konserwacją: w ramach modelu wynajmu z pełną obsługą specjalista ds. obudów co sześć miesięcy otrzymuje od producenta całkowicie wyczyszczony i poddany konserwacji moduł zamienny do systemu uzdatniania wody Trepur, który można ponownie zainstalować w kilku prostych krokach. Płny serwis obejmuje kontrolę wszystkich komponentów, dezynfekcję oraz, w razie potrzeby, profilaktyczną wymianę części zużywających się, a także bieżące aktualizacje techniczne. Dzięki temu instalacja nawilżająca powietrze gwarantuje bezpieczną pracę bez dodatkowego nakładu pracy dla działu zarządzania obiektem oraz spełnia normy higieniczne VDI 6022, arkusz 6, a także wymagania dotyczące „zoptymalizowanego nawilżania powietrza” Niemieckiego Ubezpieczenia Wypadkowego (DGUV). „Ta usługa kompleksowa jest bardzo dobra. Wymiana mobilnego systemu uzdatniania wody jest prosta i wygodna, dzięki czemu instalacja działa bez zakłóceń i nie powoduje dla nas dodatkowej pracy” – potwierdza Björn Elbers z działu zarządzania obiektem.
Zdjęcie: Thorsten Penassa (w środku), kierownik ds. integracji systemów w firmie Bopla, wraz z Matthiasem Tietgenem (po prawej) i Patrickiem Gumniorem (po lewej) z firmy Condair
Jakość i zdrowie
Dzięki zastosowaniu dodatkowego nawilżania powietrza w firmie BOPLA osiągnięto pozytywny wpływ na stabilność procesów, jakość produktów oraz środowisko pracy. Dla Thorstena Penassy kontrola wilgotności powietrza sprawdziła się jako skuteczny środek zapewnienia jakości, który umożliwia standaryzację procesów i ogranicza ilość odpadów: „W wrażliwych obszarach produkcyjnych mamy znacznie mniej problemów z elektrycznością statyczną, mniejsze pylenie oraz, w przypadku druku cyfrowego, bardziej stabilne wyniki drukowania. I jeszcze jeden pozytywny efekt: nasi pracownicy czują się lepiej i rzadziej chorują zimą.” Powietrze w pomieszczeniach w obszarach nawilżanych wydaje się świeższe i chłodniejsze. Jednocześnie optymalna wilgotność powietrza wynosząca od 40 do 60 procent chroni, zwłaszcza w miesiącach zimowych, przed wysuszeniem błon śluzowych gardła i nosa, infekcjami dróg oddechowych oraz podrażnieniami oczu. W ten sposób nawilżanie powietrza w firmie Bopla przyczynia się również do dobrego samopoczucia i zdrowia pracowników.
