Elbphilharmonie, Hamburg – Niemcy

Condair nawilża Elbphilharmonie, symbol Hamburga

Po około dziesięciu latach budowy i łącznej inwestycji wynoszącej ponad 800 milionów euro Filharmonia nad Łabą w Hamburgu została oficjalnie otwarta w styczniu 2017 roku.

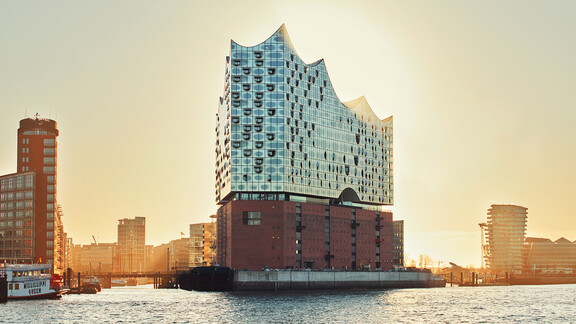

Jako nowy symbol miasta hanzeatyckiego ten spektakularny budynek o wysokości 110 metrów, wyposażony w 1100 elementów z podwójnymi szybami, łączy w sobie trzy sale koncertowe, hotel, 45 luksusowych mieszkań, restauracje, plac publiczny z panoramicznym widokiem oraz wielopoziomowy parking.

Więcej informacji o Condair DL

Powietrze bez przeciągów na każdym miejscu

Aby zapewnić doskonałe wrażenia dźwiękowe w Wielkiej Sali, szwajcarscy architekci Herzog & de Meuron oraz akustyk Yasuhisa Toyota opracowali specjalnie dla Filharmonii nad Łabą unikalną konstrukcję ścian i sufitu.

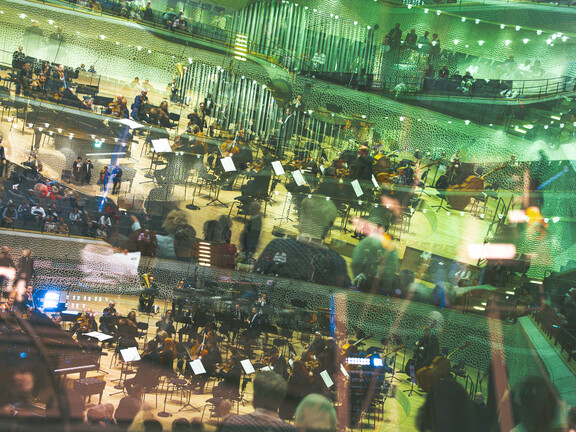

Wielka Sala dysponuje 2 100 miejscami siedzącymi, rozmieszczonymi na kilku poziomach wokół centralnej sceny. Dzięki temu żaden widz nie znajduje się dalej niż 30 metrów od dyrygenta.

Podczas koncertu każde z 2 100 miejsc jest zasilane powietrzem bez przeciągów za pomocą kombinowanego nawiewnika wirowego/wirowego.

Klimatyzacja zapewniająca maksymalny komfort

Podobnie jak architektura i akustyka, również systemy wentylacyjne i klimatyzacja Wielkiej Sali spełniają najwyższe standardy.

Systemy te muszą spełniać dwa zasadnicze zadania. Po pierwsze, przez cały rok muszą być przestrzegane surowe wartości graniczne dotyczące temperatury, wilgotności, jakości i prędkości powietrza w całej sali, a zwłaszcza w obszarze sceny i orkiestry. Zapewnia to optymalne warunki dla głosów śpiewaków, muzyków, często niezwykle cennych instrumentów oraz wyposażenia Wielkiej Sali, takiego jak drewno i płyty gipsowo-kartonowe. Jednocześnie instalacje muszą zapewniać optymalny komfort termiczny i wysoką jakość powietrza dla widzów, aby zagwarantować jak najlepsze wrażenia koncertowe.

Realizacją tych wymagań w zakresie projektowania zajęli się inżynierowie z grupy m+p. Inż. Jörg Kegel z firmy m+p, który brał udział w projektowaniu i nadzorowaniu projektu Filharmonii nad Łabą, wyjaśnia, dlaczego wybrano następujące rozwiązania:

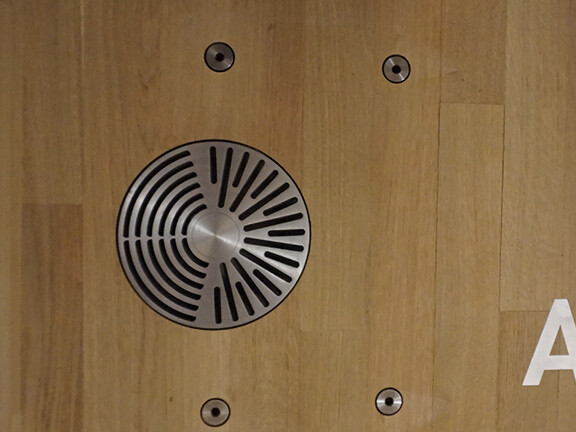

Aby zapewnić jak najlepszy mikroklimat termiczny i dobrą jakość powietrza dla każdego gościa, pod każdym z 2 100 miejsc w Wielkiej Sali znajduje się kombinowany dyfuzor wyporowy/wirujący. Powietrze nawiewane jest z każdego z tych dyfuzorów w taki sposób, aby nie powstawały przeciągi odczuwalne przez gości.

W tym celu dwa identyczne centralne urządzenia klimatyzacyjne przetwarzają przez cały rok nominalny przepływ powietrza zewnętrznego wynoszący 65 000 m³/h na urządzenie, dzięki czemu powietrze nawiewane do Wielkiej Sali ma zawsze temperaturę zadaną wynoszącą około 20–21 °C i wilgotność względną około 40–50 %.

Wszystkie urządzenia klimatyzacyjne w strefach koncertowych muszą pracować bezgłośnie. Oprócz szeroko zakrojonych działań w zakresie izolacji akustycznej w samych urządzeniach klimatyzacyjnych oraz przy otworach wentylacyjnych, wszystkie kanały powietrza zostały również dokładnie wygłuszone. Urządzenia są sterowane za pomocą czujników temperatury, jakości powietrza i wilgotności, które są rozmieszczone w różnych miejscach w sali głównej i podłączone do kompleksowego systemu automatyki budynkowej.

Condair DL

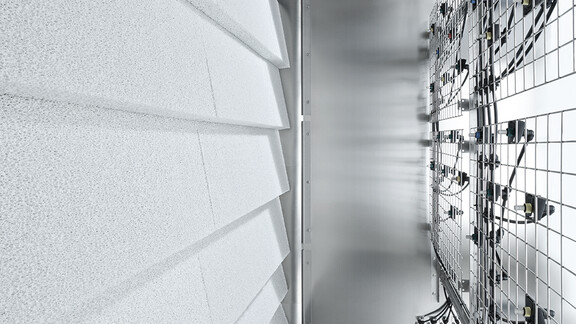

W projekcie Filharmonii nad Łabą zastosowano łącznie osiem hybrydowych nawilżaczy powietrza Condair. Urządzenia te nawilżają powietrze w Wielkiej Sali, a także w systemach klimatyzacyjnych Małej Sali i przynależnych do niej foyer, salach prób oraz zapleczu scenicznym i pomieszczeniach administracyjnych. Ich nominalna wydajność nawilżania wynosi od 90 do 550 kg wody na godzinę.

W celu uzyskania wody do nawilżania o nienagannych parametrach higienicznych przy minimalnym zużyciu energii zastosowano system odwróconej osmozy sterowany częstotliwością, wyposażony w regulator stałego ciśnienia Condair AT2 i o wydajności 1 250 litrów wody na godzinę.
