Jak obliczyć wskaźnik jednorodności?

1. Definicja

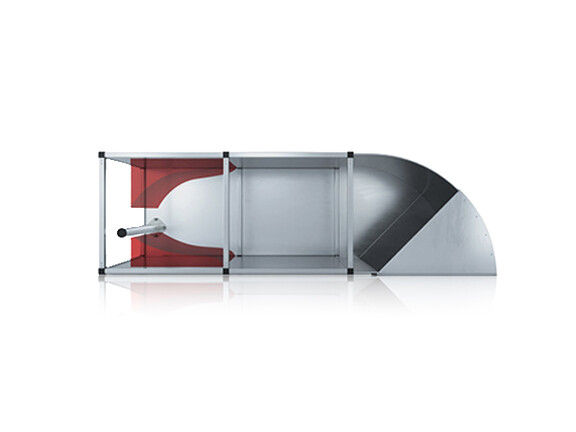

Jednorodny rozkład wilgoci ma kluczowe znaczenie dla uniknięcia warstwowania wilgoci w kolejnych elementach konstrukcyjnych oraz umożliwienia krótkiego dystansu nawilżania.

Ocena jednorodności podczas wprowadzania pary nie sprawia trudności, jeśli tylko weźmie się pod uwagę podstawowe zależności. Im dokładniej dozowana jest para i im większa jest powierzchnia, na którą jest ona rozprowadzana w istniejącym przekroju powietrza, tym lepsze jest wprowadzanie pary. Decydującą rolę odgrywają liczba i rozmieszczenie dystrybutorów pary, a także rodzaj, liczba i rozmieszczenie dysz parowych.

Zgodnie z normą VDI 6022, część 1, parowy nawilżacz powietrza należy eksploatować w taki sposób, aby uniknąć tworzenia się kondensatu w przewodach powietrznych. Dlatego też należy m.in. zapewnić odpowiednie wymiarowanie Dystansu nawilżania oraz równomierny rozkład wilgoci na całym przekroju poprzecznym kanału powietrznego.

Wskaźnik jednorodności doskonale nadaje się do szybkiej i przejrzystej oceny jednorodnego rozkładu pary w dystrybutorach pary.

Przekrój poprzeczny strumienia powietrza: ALuft [m²]

Dystrybutor pary: nDV [szt.]

Wylot pary: nDA [jednostronny lub dwustronny]

Liczba dysz: nDÜSEN [szt.]

Wydajność nawilżania: mDAMPF [kg/h]

Wskaźnik jednorodności: HINX

[wielkość bezwymiarowa]

HINX = (A_LUFT * n_DV * n_DA * n_DÜSEN) / m_DAMPF

2. Przykład

Równomierny rozkład wilgoci ma kluczowe znaczenie dla uniknięcia powstawania warstw wilgoci w kolejnych elementach konstrukcyjnych oraz umożliwienia stosowania krótkich dystansów nawilżania.

System 1:Esco DR73-A5.10-8 (z 20 dyszami na każdą rurę parową i dwustronnym wylotem pary)

Wydajność pary: 100 kg/h

Przekrój powietrzny:4 m²

Liczba dysz: 100 szt.

HINX = (4 * 5 * 2 * 100) / 100 = 40

System 2:Wariant alternatywny (2 rury parowe i 90 dysz z jednostronnym wylotem pary)

HINX = (4 * 2 * 1 * 90) / 100 = 7,2
