Nordsee One
Osuszacz powietrza do bezpiecznej eksploatacji morskich
elektrowni wiatrowych
Wprowadzenie
W ubiegłych latach wytwarzanie prądu odnawialnego z morskich elektrowni wiatrowych stało się ważnym filarem ekologicznej mieszanki energii i wiąże się z nim duże nadzieje w kwestii zmian energetycznych. Aby kilka tysięcy wiatraków eksploatowanych na Morzu Północnym i Bałtyckim trwale funkcjonowało bezpiecznie, w ich pomieszczeniach roboczych nie może być przekraczana maksymalna wilgotność powietrza.
Dlatego powietrze musi być cały czas osuszane. Awarie i naprawy elektrowni wiatrowych daleko na morzu wymagają bardzo dużych nakładów i mogą spowodować utratę dochodów. W tym artykule omówiono problemy oraz ich rozwiązanie na przykładzie uruchomionej w 2017 roku elektrowni wiatrowej Nordsee One. Obejmuje ona 54 turbiny wiatrowe i ma łączną moc ponad 330 MW.
Występujące na pełnym morzu silne i najczęściej również ciągle wiejące wiatry powodują, że morska energia wiatrowa jest opłacalna. Ze względu na dobre warunki w przypadku morskich turbin wiatrowych coroczne godziny pełnego obciążenia są dwa razy dłuższe niż w podobnych urządzeniach na lądzie.
W elektrowniach wiatrowych na Morzu Północnym, Bałtyckim i Irlandzkim zainstalowano obecnie moc elektryczną około 20 000 MW. Trwa budowa lub plany dla kolejnych 35 000 MW. Przy mniej więcej 3500 godzin pełnej eksploatacji rocznie kilka tysięcy turbin wiatrowych generuje obecnie rocznie pracę elektryczną o mocy 70 miliardów kWh, w roku 2025 według planów ma to być łącznie znacznie ponad 220 miliardów kWh. Użytkownicy zielonego prądu to głównie Wielka Brytania, Niemcy, Holandia, Belgia i Dania.
Również Niemcy stawiają na energię wiatrową
W Niemczech trwa intensywna rozbudowa morskiej energii wiatrowej. Na koniec 2017 roku na niemieckich wybrzeżach było prawie 1200 turbin wiatrowych w 20 morskich elektrowniach wiatrowych
o mocy łącznie 5400 MW w sieci. Według informacji Federalnego Stowarzyszenia Energii Wiatrowej
w roku 2017 energia wiatrowa wygenerowała około 105 miliardów kWh, co stanowi około 18% prądu wytwarzanego w Niemczech (600 miliardów kWh). W ten sposób praca elektryczna z energii wiatrowej jest mniej więcej tak samo duża jak fotowoltaika, biomasa i energia wodna razem.
Z prądu z elektrowni wiatrowych pochodziło w 2017 roku około 20 miliardów kWh z morskich elektrowni wiatrowych, czyli 50% więcej niż w 2016 roku. Również rząd federalny znacząco stawia w kolejnych latach na prąd z wiatru: do 2030 roku zainstalowana zostanie energia wiatrowa o mocy 15 000 MW
(po mniej więcej 50% na lądzie i na morzu), która później będzie generować pracę prądu co najmniej 200 miliardów kWh. Odpowiada to mniej więcej jednej trzeciej obecnego łącznego zużycia prądu
w Niemczech. Na podstawie ustawy o energiach odnawialnych (EEG) obecnie opłata początkowa dla turbin wiatrowych na morzu wynosi 15,4 centa/kWh w pierwszych dwunastu latach, a następnie będzie to 3,9 centa/kWh.
Z Morza Bałtyckiego pochodzi 1200 milionów kWh prądu rocznie

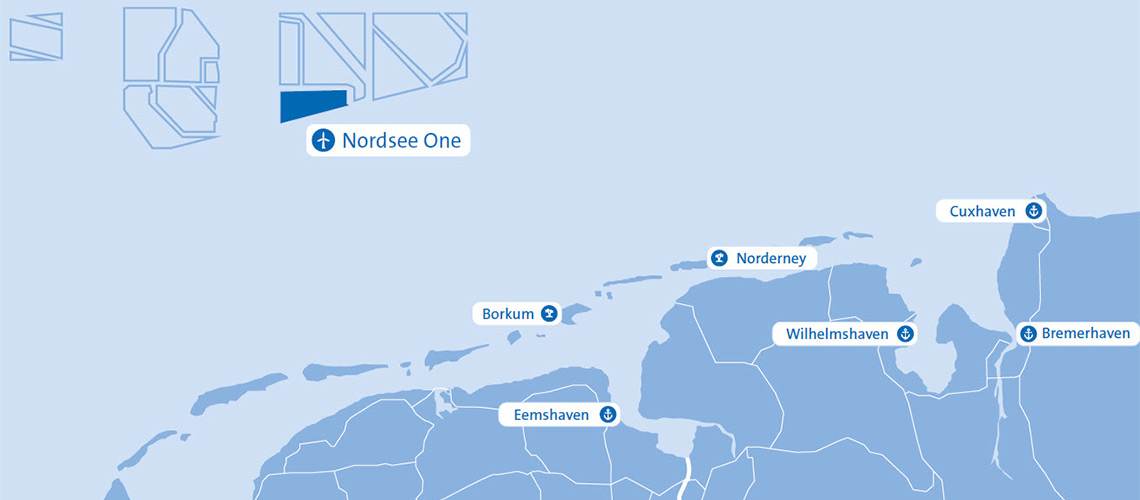

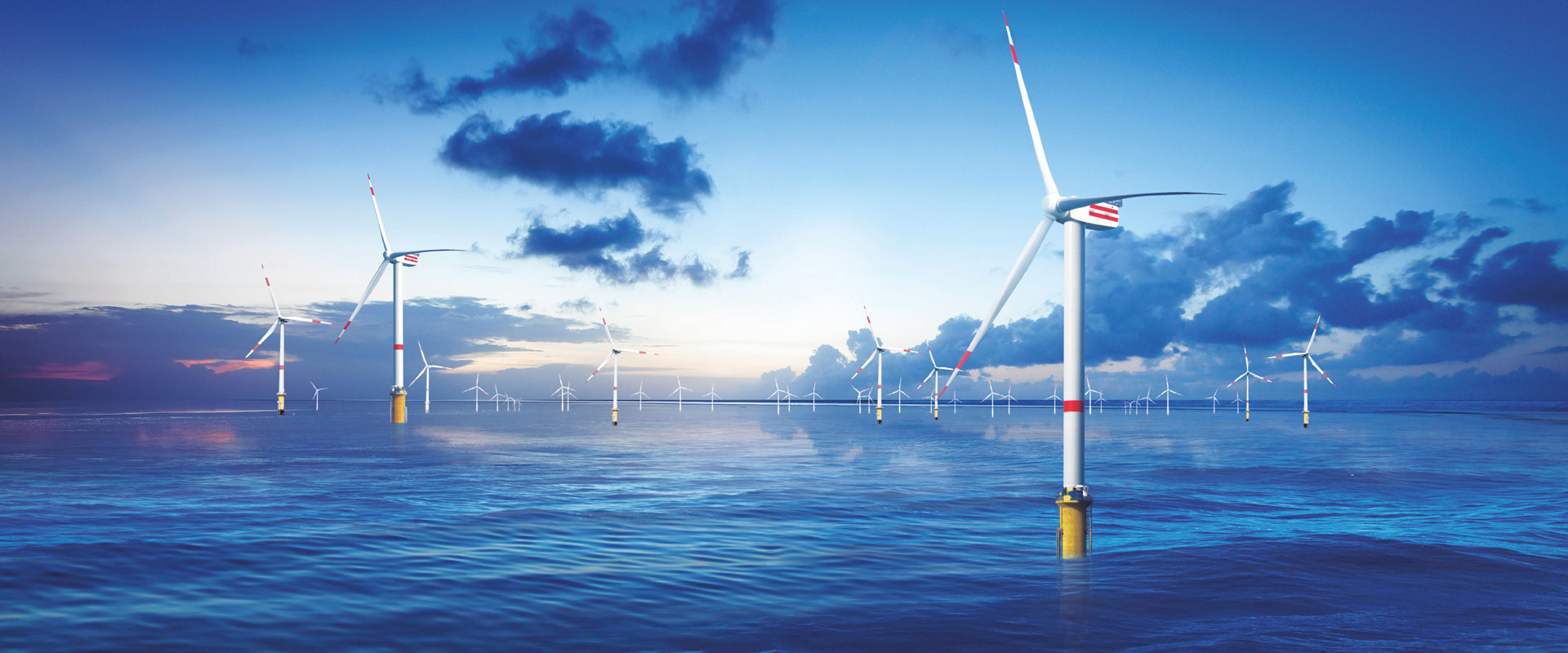

Elektrownia wiatrowa Nordsee One znajduje się około 35 km na północ wyspy Juist na południowym obszarze Morza Północnego. Powierzchnia całkowita wynosi 41 km2, a głębokość wody 26–29 m
(patrz ilustracja 2). Średnia prędkość wiatru to 10 m/s. Prawie dziesięć lat po zezwoleniu na budową elektrowni wiatrowej przez Federalny Urząd Żeglugi i Hydrografii pod koniec 2015 roku rozpoczęła się budowa Nordsee One. W kwietniu 2016 roku położono fundamenty dla 54 turbin wiatrowych, latem wybudowano podstację, a na koniec września 2017 roku zamontowano wszystkie 54 turbiny wiatrowe.
W grudniu 2017 roku uruchomiono Nordsee One, która od tamtego czasu dostarcza zielony prąd. Wykorzystywane są 54 turbiny wiatrowe o średnicy wirnika 126 m, z których każda ma moc znamionową 6,15 MW. Elektrownia wiatrowa uruchamia się przy wietrze o prędkości powyżej 3,5 m/s
i osiąga moc maksymalną przy mniej więcej 12 m/s. Wirniki mają powierzchnię całkowitą 12 500 m² –
co odpowiada wielkości półtora boiska piłkarskiego!
Moc całkowita wszystkich 54 turbin wynosi 332 MW. Operatorzy elektrowni liczą przy mniej więcej
3600 pełnych godzinach moc na pracę elektryczną wynoszącą ok. 1200 milionów kWh rocznie. Ten prąd odpowiada rocznemu zużyciu około 400 000 gospodarstw domowych i oszczędza milion ton CO2 rocznie, jakie byłyby potrzebne w elektrowniach do wytworzenia prądu. Przewidywany okres eksploatacji elektrowni wiatrowej wynosi co najmniej 25 lat.

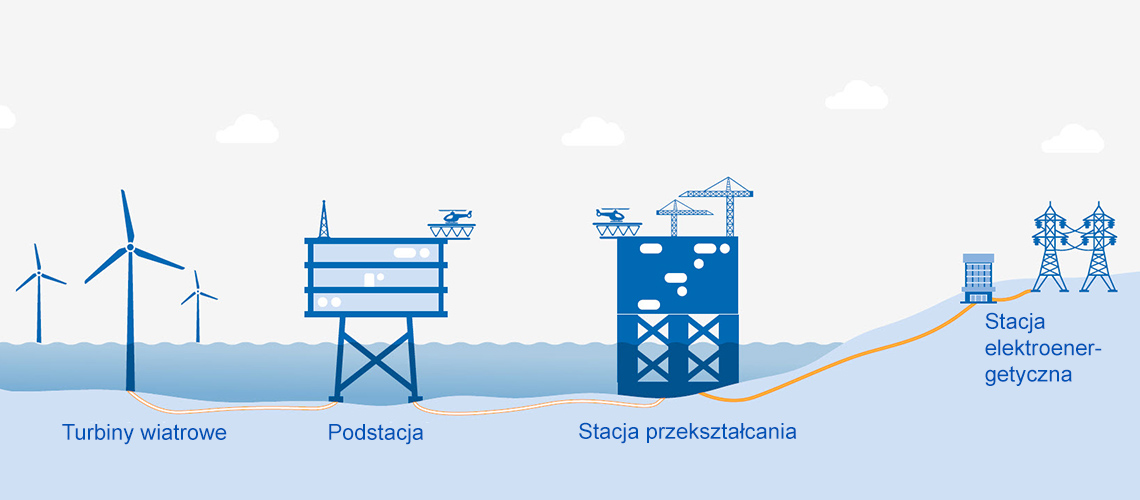

Prąd z Morza Północnego na ląd
54 turbiny wiatrowe są połączone kablem średniego napięcia z podstacją, która przekształca prąd
na wysokie napięcie 155 kV. Stamtąd prąd przez dwa kable morskie jest prowadzony do oddalonej
o siedem km i służącej jako stacja zbiorcza morskiej platformy przekształcającej (32 m × 16 m × 18 m), gdzie jest przetwarzany na prąd stały. Dwa kable 320 kV przesyłają następnie prąd do puntu zasilania na lądzie, czyli stacji elektroenergetycznej Dörpen West (patrz ilustracja 3).
Bezpieczeństwo eksploatacji jako nadrzędna zasada
Turbiny wiatrowe, które często są oddalone od lądu o wiele kilometrów, muszą zapewniać maksymalne bezpieczeństwo eksploatacji. W przypadku awarii turbiny operator ponosi duże straty finansowe ze względu na wysoką wydajność turbin MW. Niezbędne naprawy mogą się również często opóźnić o kilka dni ze względu na pogodę. W przypadku trudnych warunków na morzu zespoły serwisowe są narażone na duże obciążenia z powodu wielogodzinnych dojazdów i trudnych przejść ze statku do turbiny wiatrowej. Przeloty helikopterem są wprawdzie szybsze, ale droższe i często nie można ich wykonać we mgle i przy silnym wietrze. Elektroniczny zdalny nadzór nad turbinami oraz systemy redundantne są więc standardem w turbinach wiatrowych, podobnie jak wykonywane przez specjalistyczne firmy regularne przeglądy i konserwacje fundamentów, łopatek wirnika oraz całej elektroniki.

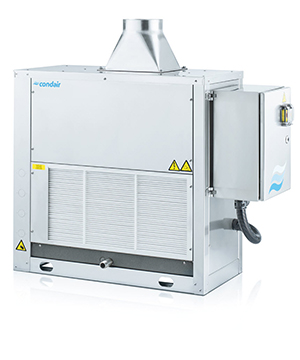

Firma Condair GmbH, Garching dostarczyła dla projektu Nordsee One łącznie 54 osuszacze powietrza typu DC 75 (patrz ilustracja 4). W celu ich ochrony przed zbyt dużą wilgocią i korozją powietrze musi być stale osuszane do poziomu wilgotności względnej około 50–60%. Powstające przy tym skropliny są stale odprowadzane automatycznie. W projekcie Nordsee One każdy ze stosowanych osuszaczy jest rozmieszczony w przestrzeni około 135 m³ (średnica 5,5 m, wysokość 5,7 m), w obszarze powierzchni wody (patrz ilustracja 5). Kompaktowe osuszacze powietrza typu DC 75 (wymiary 800 mm × 820 mm × 400 mm) pracują w obiegu chłodzenia (czynnik chłodniczy R410A) na bazie osuszania kondensacyjnego (poniżej punktu rosy powietrza).
W przypadku wydajności powietrza 800 m³/h maksymalna wydajność osuszania wynosi 73 l dziennie. Cechą szczególną urządzeń dostarczonych dla Nordsee One jest specjalne wykonanie morskie
o bardzo wysokiej jakości z maksymalną ochroną przed agresywnym zasolonym powietrzem morskim. Jest to na przykład obudowa ze stali szlachetnej, wytrzymały specjalny wymiennik ciepła z miedzi
oraz specjalna powłoka dla wentylatorów EC i izolowane przewody czynnika chłodniczego. Elektronika urządzenia w wersji IP66/67 (z zarządzaniem usterkami) znajduje się w oddzielnej skrzynce elektronicznej. Regulowane według potrzeb odszranianie gorącymi gazami zapewnia ekonomiczne użytkowanie również przy niskich temperaturach.
Havenhuis
Nawilżacze parowe Condair RS są stosowane w Havenhuis w Antwerpii. Posiadają opatentowany system zarządzania wapnem, który zapobiega trwałemu przywie...
Agbar Tower
Nawilżacze parowe Condair RS są stosowane w wieży Agbar w Barcelonie. Posiadają opatentowany system zarządzania wapnem, który zapobiega trwałemu przy...
Parlament
Nawilżacze parowe Condair są używane w parlamencie w Budapeszcie. Posiadają opatentowany system zarządzania wapnem, który zapobiega trwałemu przywier...
Teatr Muzyczny
Hybrydowe nawilżacze powietrza Condair zapewniają komfortową wilgotność powietrza w teatrze muzycznym w Linz. Higieniczna jakość Condair DL sprawdził...
Klinika Bogenhausen
W szpitalu Bogenhausen w Monachium systemy dystrybucji pary ESCO Condair zapewniają higieniczne nawilżanie powietrza na najwyższym poziomie.
THE m.pire
W THE m.pire w Monachium hybrydowe nawilżacze powietrza Condair zapewniają komfortową wilgotność. Higieniczna jakość Condair DL sprawdziła się w prak...
Platforma Hebron
Nawilżacze parowe Condair RS są stosowane na platformie olejowej Hebron. Posiadają opatentowany system zarządzania wapnem, który zapobiega trwałemu p...
Muzeum Paula Klee
W Muzeum Paula Klee w Bernie hybrydowe nawilżacze powietrza Condair zapewniają komfortową wilgotność. Higieniczna jakość Condair DL sprawdziła się w ...
Dockland Cruise Center
W Dockland Cruise Centre w Hamburgu hybrydowe nawilżacze powietrza Condair zapewniają komfortową wilgotność. Higieniczna jakość Condair DL sprawdziła...
Allianz-Arena
Nawilżacze parowe Condair RS są stosowane na Allianz Arena w Monachium. Posiadają opatentowany system zarządzania wapnem, który zapobiega trwałemu pr...
MesseTurm
We Frankfurcie MesseTurm systemy dystrybucji pary ESCO Condair zapewniają higieniczne nawilżanie powietrza na najwyższym poziomie.
The Green Planet
Adiabatyczne nawilżacze Condair zapewniają doskonałą wilgotność na Green Planet w Dubaju.
Sieć ciepłownicza
Nawilżacze parowe Condair są stosowane w systemie ciepłowniczym Spittelau w Wiedniu. Posiadają opatentowany system zarządzania wapnem, który zapobieg...
Bauhaus Dessau
Bauhaus w Dessau jest uważany za ojczyznę nowoczesnej architektury XX wieku. Budynek został otwarty w 1926 r., a od 1996 r. znajduje się na liście św...
Quartier1
Nawilżacze parowe Condair RS są stosowane w Quartier1, głównym budynku Thyssen Krupp w Essen. Posiadają opatentowany system zarządzania wapnem, który...
Kampus Kronberg
Budynek „Gamma” w kampusie Kornberg wykorzystuje gazowy nawilżacz parowy Condair GS. Urządzenia Condair GS stanowią punkt odniesienia dla wysoce wyda...
Centrala ADAC
W centrali ADAC w Monachium hybrydowe nawilżacze powietrza Condair zapewniają komfortowy poziom wilgotności. Higieniczna jakość Condair DL sprawdziła...
Evolution Tower
Adiabatyczne nawilżacze Condair zapewniają doskonałą wilgotność w Evolution Tower w Moskwie.
Kennedy Space Center
Nawilżacze parowe Condair RS są stosowane w NASA Kennedy Space Center w Cape Canaveral. Posiadają opatentowany system zarządzania wapnem, który zapob...
Apple Campus
Cupertino w Kalifornii, położone w pobliżu San Francisco, jest siedzibą amerykańskiej firmy technologicznej Apple. Budynek został zaprojektowany prze...
Muzeum Historii
Nawilżacze Condair zapewniają doskonałą wilgotność w Muzeum Historii w Gatineau.
Audemars Piguet
Musée Atelier Audemars Piguet otwiera swoje podwoje, aby zabrać odwiedzających w podróż przez kulturową przeszłość, teraźniejszość i przyszłość tego ...
Muzeum Żydowskie
Hybrydowe nawilżacze powietrza Condair zapewniają komfortową wilgotność w Muzeum Żydowskim w Monachium. Higieniczna jakość Condair DL sprawdziła się ...
Halley IV Station
Nawilżacze parowe Condair są stosowane w stacji Halley IV na Antarktydzie. Posiadają opatentowany system zarządzania wapnem, który zapobiega trwałemu...
Teatr operowy
Nawilżacze parowe Condair są używane w Festival Theatre w Erl. Posiadają opatentowany system zarządzania wapnem, który zapobiega trwałemu przywierani...

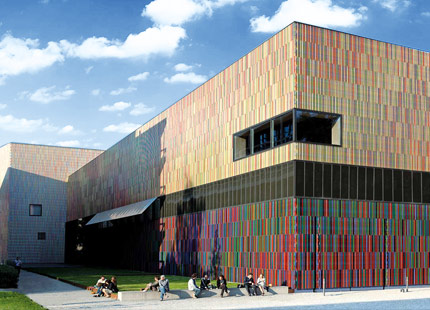

Muzeum Brandhorst
W muzeum Brandhorst w Monachium hybrydowe nawilżacze powietrza Condair zapewniają komfortową wilgotność. Higieniczna jakość Condair DL sprawdziła się...
Pałac Zimowy Ermitaż
Nawilżacze parowe Condair zapewniają doskonałą wilgotność w Ermitażu w Petersburgu.
New Development Bank
New Development Bank, dawniej BRICS Development Bank, to wielostronny bank rozwoju założony przez Brazylię, Rosję, Indie, Chiny i Republikę Południow...
Bibliothèque nationale
W Bibliothèque nationale de France w Paryżu hybrydowe nawilżacze Condair zapewniają komfortową wilgotność. Higieniczna jakość Condair DL sprawdziła s...
Ferrari Factory
Nazwa Ferrari jest uważana za uosobienie luksusowych samochodów sportowych. Założona w 1947 roku przez włoskiego kierowcę wyścigowego Enzo Ferrari, m...
Siedziba główna BMW
W centrali BMW w Monachium hybrydowe nawilżacze powietrza Condair zapewniają komfortową wilgotność. Higieniczna jakość Condair DL sprawdziła się w pr...
Dancing House
Nawilżacze parowe Condair zapewniają doskonałą wilgotność w Tańczącym Domu w Pradze. Są najnowszą generacją znanych nawilżaczy parowych Condair i mog...
Facebook Data Center
Założona w 2004 roku przez Marka Zuckerberga firma programistyczna stworzyła pierwszą globalną "sieć społecznościową" i dziś łączy ponad 2,5 miliarda...
Pierre Fabre
Adiabatyczne nawilżacze Condair zapewniają doskonałą wilgotność w centrum badawczym Pierre Fabre w Tuluzie.
Szkoła HFF
W Film Hochschule HFF w Monachium hybrydowe nawilżacze powietrza Condair zapewniają komfortową wilgotność. Higieniczna jakość Condair DL sprawdziła s...
Fregata Sachsen
Nawilżacze parowe z Condair są stosowane w fregacie Saksonii. Posiadają opatentowany system zarządzania wapnem, który zapobiega trwałemu przywieraniu...
Royal Albert Hall
Royal Albert Hall jest prawdopodobnie najbardziej znanym budynkiem koncertowym w Wielkiej Brytanii, oferującym około 2 milionom gości rocznie akustyc...
Muzeum Porsche
Nawilżacze parowe Condair RS są stosowane w Muzeum Porsche w Zuffenhausen. Posiadają opatentowany system zarządzania wapnem, który zapobiega trwałemu...
Muzeum Sztuki
W Muzeum Sztuki Nowoczesnej w San Francisco chłodnice wyparne Condair zapewniają energooszczędne chłodzenie i niskie koszty eksploatacji. Chłodnica w...
Zamek Herrenchiemsee
Hybrydowe nawilżacze powietrza Condair zapewniają komfortowy poziom wilgotności w pałacu Herrenchiemsee. Higieniczna jakość Condair DL sprawdziła się...
Actelion Business Center
W Actelion Business Center w Allschwill hybrydowe nawilżacze Condair zapewniają komfortową wilgotność. Higieniczna jakość Condair DL sprawdziła się w...
Deutsche Bank
Hybrydowe nawilżacze powietrza Condair zapewniają komfortową wilgotność w Deutsche Bank we Frankfurcie. Higieniczna jakość Condair DL sprawdziła się ...
Muzeum ARoS Aarhus
W muzeum sztuki ARoS w Aarhus hybrydowe nawilżacze powietrza Condair zapewniają komfortową wilgotność. Higieniczna jakość Condair DL sprawdziła się w...
Zamek Schwerin
Nawilżacze parowe EL firmy Condair zapewniają doskonałą wilgotność w Schloss Schwerin. Są najnowszą generacją znanych nawilżaczy parowych Condair i m...
Opera House
Nawilżacze parowe Condair zapewniają doskonałą wilgotność w Operze w Sydney. Są najnowszą generacją znanych nawilżaczy parowych Condair i mogą być st...
Centrala główna MED-EL
Centrum MED-EL w Innsbrucku wykorzystuje gazowy nawilżacz parowy Condair GS. Urządzenia Condair GS stanowią punkt odniesienia dla wysoce wydajnego na...
ETH Zurich
The Swiss Federal Institute of Technology in Zurich is probably the best-known university in Switzerland and secures one of the top positions in the ...
IQ Business-Center
Nawilżacze parowe Condair są stosowane w Centrum Biznesowym IQ w Kijowie. Posiadają opatentowany system zarządzania wapnem, który zapobiega trwałemu ...
Torre Cepsa
Nawilżacze parowe Condair RS są stosowane w Torre Cepsa w Madrycie. Posiadają opatentowany system zarządzania wapnem, który zapobiega trwałemu przywi...
Bundesrat
Hybrydowe nawilżacze powietrza Condair zapewniają komfortową wilgotność powietrza w Radzie Federalnej w Berlinie. Higieniczna jakość Condair DL spraw...
Szpitale
W domach dźwigowych w Kolonii chłodnice wyparne Condair zapewniają energooszczędne chłodzenie i niskie koszty eksploatacji. Chłodnica wyparna Condair...
Centrala Spiegel
W centrali Spiegel w Hamburgu hybrydowe nawilżacze powietrza Condair zapewniają komfortową wilgotność. Higieniczna jakość Condair DL sprawdziła się w...
Siedziba KPMG
W siedzibie KPMG chłodnice wyparne Condair zapewniają energooszczędne chłodzenie i niskie koszty operacyjne. Chłodnica wyparna Condair ME została spe...
Erste Campus
Nawilżacze parowe Condair zapewniają doskonałą wilgotność powietrza na kampusie Erste w Wiedniu. Są najnowszą generacją znanych nawilżaczy parowych C...
Rijksmuseum
W Rijksmuseum w Amsterdamie hybrydowe nawilżacze powietrza Condair zapewniają komfortową wilgotność powietrza. Higieniczna jakość Condair DL sprawdzi...
The Squaire
W Squaire we Frankfurcie hybrydowe nawilżacze powietrza Condair zapewniają komfortowy poziom wilgotności. Higieniczna jakość Condair DL sprawdziła si...
Filharmonia Luksemburg
Hybrydowe nawilżacze powietrza Condair zapewniają komfortową wilgotność powietrza w Philharmonie w Luksemburgu. Higieniczna jakość Condair DL sprawdz...
Filharmonia
Hybrydowe nawilżacze powietrza Condair zapewniają komfortową wilgotność w Philharmonie w Berlinie. Higieniczna jakość Condair DL sprawdziła się w pra...
Buckingham Palace
Pałac Buckingham jest oficjalną rezydencją brytyjskiej monarchii, a tym samym miejscem zamieszkania i urzędowania królowej Elżbiety II. Budynek zosta...
Gorch Fock
Wielopunktowy system dystrybucji pary Optisorp firmy Condair zapewnia doskonałe nawilżanie powietrza przy krótkiej odległości nawilżania na stadzie G...
Muzeum Mercedes-Benz
W Muzeum Mercedes Benz w Stuttgarcie hybrydowe nawilżacze powietrza Condair zapewniają komfortową wilgotność. Higieniczna jakość Condair DL sprawdził...
Rheinhallen
W Rheinhallen w Kolonii systemy dystrybucji pary pod ciśnieniem ESCO Condair zapewniają higieniczne nawilżanie powietrza na najwyższym poziomie.
VitraHaus
Nawilżacze parowe Condair zapewniają doskonałą wilgotność powietrza w VitraHaus w Weil am Rhein. Condair EL to najnowsza generacja znanych nawilżaczy...
Niemieckie Muzeum
W niemieckim muzeum historycznym w Berlinie hybrydowe nawilżacze powietrza Condair zapewniają komfortową wilgotność. Higieniczna jakość Condair DL sp...
Twarda Tower
Nawilżacze parowe Condair są stosowane w Twarda Tower w Warszawie. Posiadają opatentowany system zarządzania wapnem, który zapobiega trwałemu przywie...

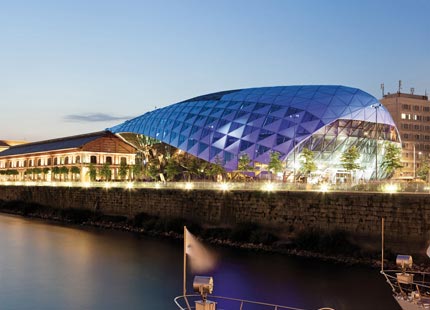

Bálna
